Høystrømsentrifugalpumpeveiledning: typer, dimensjonering og kjemisk prosessplikt

Hvis du noen gang har dimensjonert en overføringsledning for en stor tankfarm eller sett en sirkulasjonssløyfe slite fordi pumpen ble valgt på hodet alene, vet du allerede at "høy flyt" er et relativt begrep. I sentrifugalpumpearbeid betyr det vanligvis et driftspunkt hvor volum betyr mer enn trykk. Pumpen kan flytte kjølevann, kjemisk prosessvæske, saltvann eller et lavviskositetsprodukt gjennom et bredt rørnettverk, og pumpehjulet og foringsrøret er arrangert for å passere dette volumet effektivt. Hos Jiangsu Feixiang Pump Manufacturing Co., Ltd. har vårt daglige arbeid med kjemiske anlegg og prosessbrukere lært oss at den beste høystrømsentrifugalpumpen sjelden er den største på dataarket; det er den som samsvarer med systemkurven, væsken og vedlikeholdsvirkeligheten.

Hva "Høy Flow" betyr for en sentrifugalpumpe

Strømningshastighet er volumet en pumpe leverer per tidsenhet, mens trykkhøyde er energien den tilfører per vektenhet væske. En sentrifugalpumpe med høy strømning sitter mot høyre side av ytelseskurven: stort volum, ofte beskjedent trykk. Det er derfor disse pumpene vanligvis bruker et ett-trinns overhengende impeller, en bred spiral og sjenerøse suge- og utløpskanaler. Spesifikk hastighet øker etter hvert som strømmen øker i forhold til trykkhøyden, og beveger design mot impellere med blandet strømning og aksialstrøm når løftehøyden er svært lav og volumkravet er svært høyt.

Det er viktig å ikke forveksle høy flyt med høyt trykk. En pumpe kan være stor i rammestørrelse, men likevel levere bare noen få stenger. Omvendt kan en flertrinnspumpe produsere høyt trykk med en forholdsvis beskjeden strømning. Det praktiske spørsmålet er hvor systemkurven skjærer pumpekurven, og om den valgte pumpen fungerer nær sitt beste effektivitetspunkt. For væsker med lav viskositet som vann, løsemidler og mange kjemiske strømmer er sentrifugalpumper en naturlig passform fordi de kan passere store volumer med relativt enkel konstruksjon.

Vanlige høystrømsentrifugalpumpekonfigurasjoner

Høye strømningsoppgaver oppfylles av flere pumpearrangementer, og det riktige valget avhenger av trykkhøyde, layout, væske og hvor ofte enheten skal kjøre. En horisontal ett-trinns prosesspumpe er ofte det første alternativet for generell overføring fordi den er tilgjengelig og enkel å vedlikeholde. Vertikale pumper sparer gulvplass og holder kort sugevei i kummer eller sirkulasjonsgroper. Aksialstrømspumper tar ideen med høy strømning videre, ved å bruke propell-type impellere for svært store volumer ved lav fallhøyde. Flertrinnsenheter kommer inn i bildet når samme strømning må leveres med høyere trykk, selv om foringsrøret blir lengre og mer komplekst.

Ved kjemisk service må pumpen også respektere materialer og tetning. En standard kjemisk prosesspumpe kan leveres i støpejern, rustfritt stål eller andre legeringer, med mekaniske tetninger tilpasset væsken. En foret eller korrosjonsbestandig pumpe kan være nødvendig for syrer, alkalier og saltløsninger. For svært store sirkulasjonsoppgaver, som fordampnings- og krystalliseringssløyfer, kan en aksialstrømningsdesign være mer effektiv enn å tvinge en høystrøms sentrifugalpumpe til å operere langt fra sitt beste punkt. Vår aksialstrømspumpens ytelsesdiskusjon dekker denne avveiningen mer detaljert.

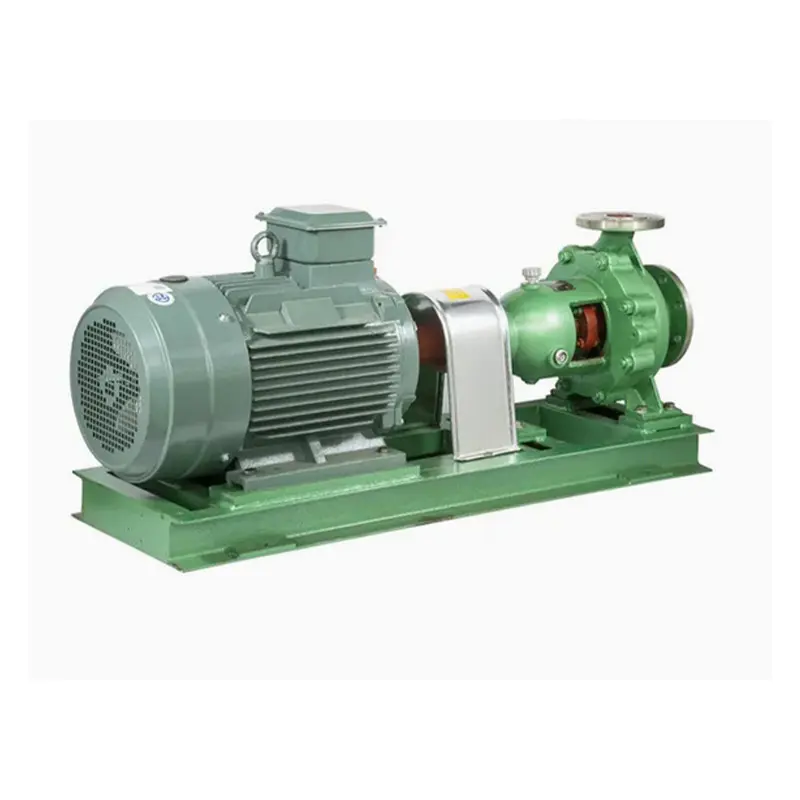

IH Type Horisontal Kjemisk Sentrifugalpumpe For etsende, vannlignende væsker uten faste stoffer, tilbyr denne ett-trinns ISO2858-pumpen et bredt strømnings- og trykkhøydeområde for kjemisk prosessbruk. Se produkt →

Rask sammenligning av høystrømspumpestiler

Hvor høystrømsentrifugalpumper passer i prosessanlegg

Høystrømsentrifugalpumper dukker opp flere steder enn mange forventer. De håndterer kjølevann og servicevann, overfører produkter mellom tanker, matskrubbere, sirkulerer saltvann eller termisk væske og støtter reaktorkappesystemer. I kjemiske anlegg kan den samme pumpefamilien brukes til fortynnede løsninger, løsemidler og andre væsker med lav viskositet, forutsatt at de fuktede materialene og tetningene er kompatible. Når strømmen inneholder faste stoffer eller gass, endres bildet, og et annet design eller en modifisert installasjon kan være nødvendig.

Et nyttig skille er mellom overføring og sirkulasjon. En overføringspumpe har vanligvis en definert start- og stoppsyklus og kan trenge selvsugende eller sugeløft. En sirkulasjonspumpe går i lange perioder, så effektivitet og stabil drift nær det beste effektivitetspunktet betyr mer. Fordampnings- og krystalliseringskretser er et godt eksempel: Pumpen må flytte et stort volum av brennevin med lavt tilgjengelig trykk, og feil valg kan forårsake kavitasjon, vibrasjoner eller unødvendig strømforbruk. Dette er en grunn til at pumpeutvalget vårt inkluderer både prosessentrifugaler og kjemiske aksialstrømspumper for høyt volum sirkulasjon.

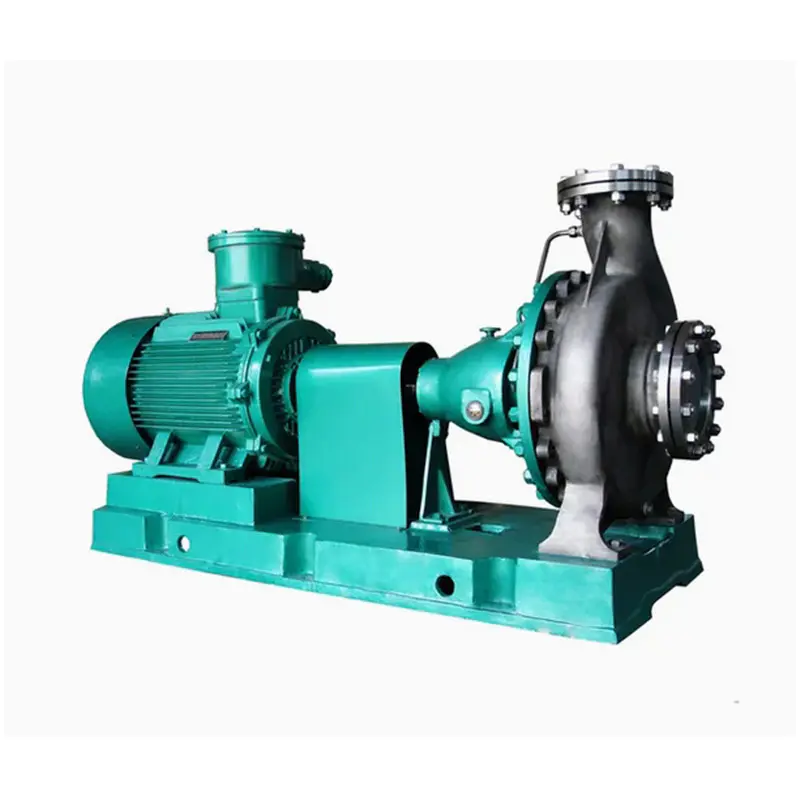

CZ standard kjemisk prosesspumpe Bakåpnende kjemisk prosesspumpe for etsende eller høytemperatur væsker, med strømninger til 1500 m³/t og vedlikehold uten å åpne rørledning. Se produkt →

Sjekkliste for størrelse og utvalg

Et pålitelig utvalg starter med data, ikke med en rammestørrelse. Skriv ned normal og maksimal strømning, nødvendig trykkhøyde, væskeegenskaper og driftstemperatur før du ser på kurver. Sjekk deretter sugesiden nøye. Mange høystrømspumper får skylden for kavitasjon når det virkelige problemet er utilstrekkelig netto positivt sugehode tilgjengelig, en lang sugeledning eller en dårlig plassert albue. Følgende kontroller er et praktisk utgangspunkt.

1. Pliktpunkt: Bekreft designflyt og hode, pluss eventuell fremtidig kapasitetsmargin. Unngå å legge til vilkårlige marginer som skyver pumpen helt til høyre for kurven.
2. Væskedata: Registrer viskositet, tetthet, faststoffinnhold, oppløst gass, korrosivitet og temperatur. Disse bestemmer pumpetype, materialer og tetningsarrangement.
3. NPSH margin: Sammenlign NPSH tilgjengelig med NPSH som kreves over hele strømningsområdet, ikke bare ved designpunktet.
4. Materialer og tetninger: Match våte deler til væsken og velg en tetningsspylingsplan som kan opprettholdes i felten.
5. Sjåfør og kontroll: Sjekk motordimensjonering, startmetode, drift med variabel hastighet og effekten av hastighetsendring på strømning og trykkhøyde.
6. Oppsett: Hold sugerørene korte og direkte, sørg for tilstrekkelig nedsenkning og gi rom for vedlikeholdstilgang.

Det hjelper også å spørre hvordan pumpen skal betjenes. En enhet som går på full fart i årevis har andre prioriteter enn en som strupes eller byttes ofte. Hvis systemet trenger et bredt strømningsområde, kan variabel hastighetskontroll være mer nyttig enn en større impellertrim. Hvis væsken er etsende, kan en foret eller rustfri konstruksjon koste mer på forhånd, men redusere nedetiden. Målet er ikke å finne det høyeste strømningstallet; det er å finne en pumpe som holder seg innenfor et sunt driftsvindu.

Merknader om installasjon, drift og vedlikehold

Høystrøms sentrifugalpumper belønner god installasjon. Grunnplatefuging, akseljustering og rørstøtte har betydning fordi store strømningsvolumer kan produsere merkbare reaksjonskrefter. Sugerørene skal være fri for høye punkter der luft kan samle seg, og pumpen bør aldri kjøres tørr med mindre den er spesielt designet for denne oppgaven. Under igangkjøring, kontroller rotasjon, tetningslekkasje, vibrasjon og motorstrøm ved det faktiske driftspunktet. En pumpe som bråker eller vibrerer ved oppstart kan kavitere, feiljustere eller kjøre langt fra dens designflyt.

I dag-til-dag drift, se sugetrykket, utløpstrykket, strømningsindikasjonen og lagertemperaturen. Et gradvis tap av strømning kan peke på et slitt pumpehjul, en delvis blokkert sugesil eller en endring i prosessen. Mekaniske tetningsfeil kan ofte spores tilbake til tørrkjøring, dårlig spylestrøm eller feiljustering i stedet for selve tetningen. Behold reserveslitasjeringer og pakninger for kritiske enheter, og registrer pumpekurven ved igangkjøring slik at fremtidige ytelsesendringer kan bedømmes mot en kjent grunnlinje. For bruk med høy temperatur eller korrosiv drift er en forebyggende vedlikeholdsplan basert på tetningstilstand og vibrasjonstrend vanligvis mer nyttig enn et fast overhalingsintervall.

Vertikal aksialstrømningspumpe for høyvolumsoppgaver Vertikal aksialstrømspumpe for oppgaver med høyt volum og lavt trykk; plassbesparende orientering passer til vanning, flomkontroll, avløpsvannbehandling og begrensede installasjoner. Se produkt →

Arbeide med en pumpeprodusent på High Flow Duty

Jiangsu Feixiang Pump Manufacturing Co., Ltd. har bygget kjemiske pumper siden 1980-tallet, og produktutvalget vårt dekker kjemiske prosesspumper, korrosjonsbestandige pumper, høytemperaturpumper, aksialstrømspumper, selvsugende pumper og relatert utstyr. Denne bredden er nyttig når en høy strømningsbelastning overlapper med kjemisk kompatibilitet eller høy temperatur, fordi samtalen kan gå fra "hvilken pumpe er størst" til "hvilken hydraulikk- og materialkombinasjon som passer til denne linjen." Våre CZ-, HJ-, IH- og ZA-prosesspumpefamilier betjener ulike deler av dette kartet, mens aksialstrømnings- og vertikalsirkulasjonspumper dekker applikasjoner med stort volum og lavt trykk.

Hvis du planlegger en ny installasjon eller erstatte en pumpe som aldri har passet helt, send oss ​​strømnings-, trykk-, væskedata, temperatur og en enkel skisse av røroppsettet. Vi kan gjennomgå plikten med deg og anbefale en praktisk konfigurasjon. Målet er en sentrifugalpumpe med høy flyt som gjør jobben sin stille, effektivt og med vedlikehold som teamet ditt faktisk kan håndtere.
